電線電纜芯線直徑的測量方法

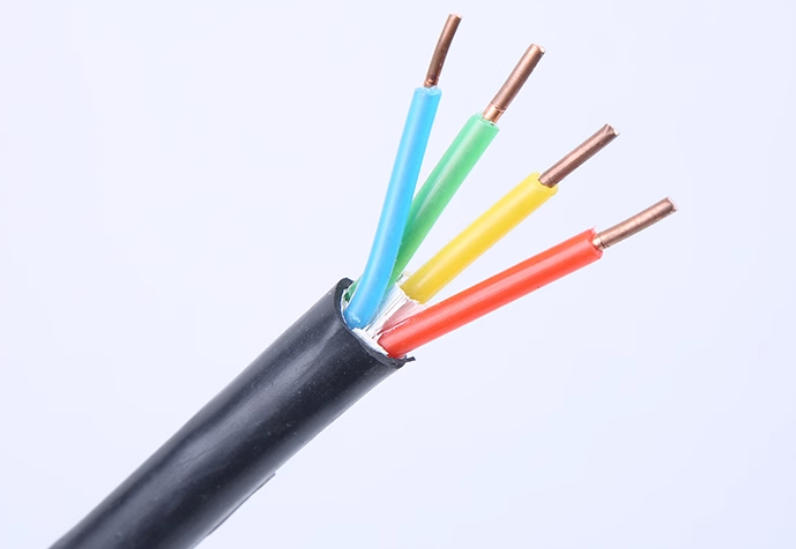

電線電纜的基本規格為：1、1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185、240(單位，mm2)。測量前，檢查測量工具應經檢定校準合格。

一、測量線徑計算法

適用于電線電纜圓形芯線無擠壓變形的情況。

1、采用千分尺或游標卡尺作為測量工具，千分尺的最小分度值應不超過0.01mm，游標卡尺的最小分度值應不超過0.02mm。

2、采用千分尺測量時，至少應取7根單根芯線直徑的算術平均值作為芯線直徑。

3、采用游標卡尺測量時，至少應取10根單根芯線直徑的算術平均值作為芯線直徑。

4、當單根芯線直徑較細時，可將單根芯線在直圓棒上緊密并排纏繞10圈以上,然后用尺測量，用尺寸除以纏繞的圈數即單根芯線的直徑。

5、單根芯線計算截面積=3.14×直徑×直徑÷4。

6、電線電纜導體截面積=股數×絲數×單根芯線計算截面積。

二、稱重法

1、采用精確度為0.0001g的電子天平作為測量工具。

2、截取電線電纜一段，剝出一相銅芯導體，整理成直線并擦凈，稱其重量，測其長度。銅的密度為8.9g/cm3。

3、電線電纜體截面積=重量÷密度÷長度。

三、測試電阻法

1、采用便攜式直流電橋測試儀作為測量工具。

2、將電橋直接接在一段電線電纜兩端，直接讀取電阻值，折算拉直后的電線電纜長度，即可得到電線電纜導體截面積。

測量過程中如發現測量值小于電線電纜的基本規格，可用上述三種方法中的另一種加以證實。
