帶你了解電纜電線的型號規格該怎么選擇？

電線幾平方是國家標準規定的的一個標稱值，電線的平方實際上標的是電線的橫截面積，即電線圓形橫截面的面積，單位為平方毫米。是用戶根據電線電纜的負荷來選擇電線電纜。下面我們來詳細了解一下電線電纜基礎知識！

一、電線電纜基礎知識

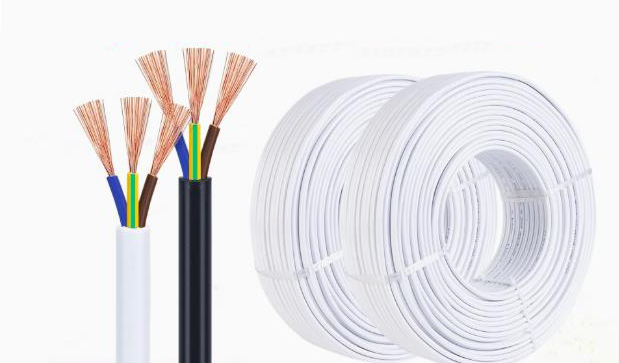

1、電線與電纜的區別

電線一般用于承載電流的導電金屬線材。有實心的、絞合的或箔片編織的等各種形式。按絕緣狀況分為裸電線和絕緣電線兩大類。

電纜是由一根或多根相互絕緣的導電線心置于密封護套中構成的絕緣導線。其外可加保護覆蓋層，用于傳輸、分配電能或傳送電信號。

它與普通電線的差別主要是電纜尺寸較大，結構較復雜等。電線與電纜的區別在于電線的尺寸一般較小，結構較為簡單，但有時也將電纜歸入廣義的電線之列。

2、型號的含義

電氣電線電纜及電力電纜的型號主要由以下七部分組成：有些特殊的電線電纜型號最后還有派生代號。

下面將最常用的電線電纜型號中字母的含義介紹一下：

（1）類別、用途代號

A-安裝線

B-絕緣線

C-船用電纜

K-控制電纜

N-農用電纜

R-軟線

U-礦用電纜

Y-移動電纜

JK-絕緣架空電纜

M-煤礦用

ZR-阻燃型

NH-耐火型

ZA-A級阻燃

ZB-B級阻燃

ZC-C級阻燃

WD-低煙無鹵型

（2）導體代號

T—銅導線（略）L-鋁芯

（3）絕緣層代號

V—PVC塑料YJ—XLPE絕緣

X—橡皮Y—聚乙烯料

F—聚四氟乙烯

（4）護層代號

V-PVC套Y-聚乙烯料

N-尼龍護套P-銅絲編織屏蔽P2-銅帶屏蔽

L-棉紗編織涂蠟克Q-鉛包

（5）特征代號

B-扁平型R-柔軟

C-重型Q-輕型

G-高壓H-電焊機用

S-雙絞型

（6）鎧裝層代號

2—雙鋼帶3—細圓鋼絲

4—粗圓鋼絲

（7）外護層代號

1—纖維層2—PVC套

3—PE套

3、最常用的電線電纜及電力電纜的型號示例

VV—銅芯聚氯乙烯絕緣聚氯乙烯護套電力電纜

VLV—鋁芯聚氯乙烯絕緣聚氯乙烯護套電力電纜

YJV22—銅芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜

KVV—聚氯乙烯絕緣聚氯乙烯護套控制電纜

227IEC 01（BV）—簡稱BV，一般用途單芯硬導體無護套電纜

227IEC 02（RV）—簡稱RV，一般用途單芯軟導體無護套電纜

227IEC 10（BVV）—簡稱BVV，輕型聚氯乙烯護套電纜

227IEC 52（RVV）—簡稱RVV，輕型聚氯乙烯護套軟線

227IEC 53（RVV）—簡稱RVV，普通聚氯乙烯護套軟線

BV—銅芯聚氯乙烯絕緣電線

BVR—銅芯聚氯乙烯絕緣軟電纜

BVVB—銅芯聚氯乙烯絕緣聚氯乙烯護套扁型電纜

JKLYJ—交聯聚乙烯絕緣架空電纜

YC、YCW—重型橡套軟電纜

YZ、YZW—中型橡套軟電纜

YQ、YQW—輕型橡套軟電纜

YH—電焊機電纜

4、電線電纜規格:

規格又由額定電壓、芯數及標稱截面組成。

電線及控制電纜等一般的額定電壓為300/300V、300/500V、450/750V；

中低壓電力電纜的額定電壓一般有0.6/1kv、1.8/3kv、3.6/6kv、6/6（10）KV、8.7/10(15)kv、12/20kv、18/20(30)kv、21/35kv、26/35kv等。

電線電纜的芯數根據實際需要來定，一般電力電纜主要有1、2、3、4、5芯，電線主要也是1～5芯，控制電纜有1～61芯。

標稱截面是指導體橫截面的近似值。為了達到規定的直流電阻，方便記憶并且統一而規定的一個導體橫截面附近的一個整數值。我國統一規定的導體橫截面有0.5、0.75、1、1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185、240、300、400、500、630、800、1000、1200等。

這里要強調的是導體的標稱截面不是導體的實際的橫截面，導體實際的橫截面許多比標稱截面小，有幾個比標稱截面大。實際生產過程中，只要導體的直流電阻能達到規定的要求，就可以說這根電纜的截面是達標的。

5、舉例說明

（1）VV-0.6/1 3×150＋1×70 GB/T 12706.2-2002

銅芯聚氯乙烯絕緣聚氯乙烯護套電力電纜，額定電壓為0.6/1kv，3+1芯，主線芯的標稱截面為150mm2，第四芯截面為70mm2。

（2）BVVB-450/750V 2×1.5 JB 8734.2-1998

銅芯聚氯乙烯絕緣聚氯乙烯護套扁型電纜，額定電壓為450/750v，2芯，導體的標稱截面為1.5mm2。

（3）YJLV22-8.7/10 3×120 GB/T 12706.3-2002

鋁芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜，額定電壓為8.7/10kv，3芯，主線芯的標稱截面為120mm2。

二、電線電纜怎么選擇

導線規格1、1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185、240平方毫米。不常用的有：0.5、0.75、300、400、500平方毫米等。

2.5平的銅線=4平的鋁線。5×4=20A再加上穿管20×0.8=16A的電也就是說選2.5平的銅線或4平的鋁線，它們?cè)俅┕艿木硾r下可帶的16A的電流。用5000w的電器該用幾平方電線國標gb4706.1-1992/1998規定的電線負載電流值（部分）。

銅芯電線:銅芯線截面積允許長期電流。

2.5平方毫米(16A～25A)4平方毫米(25A～32A)6平方毫米(32A～40A)。

鋁芯電線:鋁芯線截面積允許長期電流。

2.5平方毫米(13A～20A)4平方毫米(20A～25A)6平方毫米(25A～32A)。

舉例說明：

1、每臺計算機耗電約為200～300w(約1～1.5a)，那么10臺計算機就需要一條2.5平方毫米的銅芯電線供電，否則可能發生火災。

2、大3匹空調耗電約為3000w(約14a)，那么1臺空調就需要單獨的一條2.5平方毫米的銅芯電線供電。

3、現在的住房進線一般是4平方毫米的銅線，因此，同時開啟的家用電器不得超過25a(即5500瓦)，有人將房屋內的電線更換成6平方毫米的銅線是沒有用處的，因?yàn)檫M(jìn)入電表的電線是4平方毫米的。

4、早期的住房(15年前)進線一般是2.5平方毫米的鋁線，因此，同時開啟的家用電器不得超過13a(即2800瓦)。

5、耗電量比較大的家用電器是：空調5a(1.2匹)，電熱水器10a，微波爐4a，電飯煲4a，洗碗機8a，帶烘干功能的洗衣機10a，電開水器4a在電源引起的火災中，有90％是由于接頭發熱造成的，因此所有的接頭均要焊接，不能焊接的接觸器件5～10年必須更換(比如插座、空氣開關等)。

三、電線電纜載流量的計算方法

（1）估算口訣：

二點五下乘以九，往上減一順號走。

三十五乘三點五，雙雙成組減點五。

條件有變加折算，高溫九折銅升級。

穿管根數二三四，八七六折滿載流。

說明：本節口訣對各種絕緣線（橡皮和塑料絕緣線）的載流量（安全電流）不是直接指出，而是“截面乘上一定的倍數”來表示，通過心算而得。由表5 3可以看出：倍數隨截面的增大而減小。

（2）二點五下乘以九，往上減一順號走

“二點五下乘以九，往上減一順號走”說的是2．5mm’及以下的各種截面鋁芯絕緣線，其載流量約為截面數的9倍。如2．5mm’導線，載流量為2．5×9=22．5(A）。從4mm’及以上導線的載流量和截面數的倍數關系是順著線號往上排，倍數逐次減l，即4×8、6×7、10×6、16×5、25×4。

（3）三十五乘三點五，雙雙成組減點五。

“三十五乘三點五，雙雙成組減點五”，說的是35mm”的導線載流量為截面數的3．5倍，即35×3．5=122．5(A）。從50mm’及以上的導線，其載流量與截面數之間的倍數關系變?yōu)閮蓚€(gè)兩個線號成一組，倍數依次減0．5。

即50、70mm’導線的載流量為截面數的3倍；95、120mm”導線載流量是其截面積數的2．5倍，依次類推。

（4）條件有變加折算，高溫九折銅升級。

“條件有變加折算，高溫九折銅升級”。上述口訣是鋁芯絕緣線、明敷在環境溫度25℃的條件下而定的。

若鋁芯絕緣線明敷在環境溫度長期高于25℃的地區，導線載流量可按上述口訣計算方法算出，然后再打九折即可；當使用的不是鋁線而是銅芯絕緣線，它的載流量要比同規格鋁線略大一些，可按上述口訣方法算出比鋁線加大一個線號的載流量。如16mm’銅線的載流量，可按25mm2鋁線計算。

（5）穿管根數二三四，八七六折滿載流。

“穿管根數二三四，八七六折滿載流”穿管敷設兩根、三根、四根電線的情況下，其載流量分別是電工口決計算載流量（單根敷設）的80%、70%、60%。
